Al2O3 泡沫陶瓷具有低密度、低熱導(dǎo)率、低介電常數(shù)及高比表面積等優(yōu)異特性, 在高溫氣體凈化、金屬熔體過(guò)濾以及高溫隔熱材料等領(lǐng)域有著廣闊的應(yīng)用前景。機(jī)械發(fā)泡結(jié)合注凝成型是一種直接發(fā)泡方法, 易操作、工藝簡(jiǎn)單且污染少, 可以批量制備大尺寸樣品。但是早期的注凝成型技術(shù)存在著添加劑種類(lèi)多、單體有毒、氧阻聚以及工藝復(fù)雜等問(wèn)題。最近, Yang 等開(kāi)發(fā)了一種新的注凝體系, 該體系只需添加一種水溶性共聚物(異丁烯和馬來(lái)酸酐按 1: 1 共聚而成, 簡(jiǎn)稱(chēng) PIBM), 用量少, 能在常溫下凝膠成型, 而且已應(yīng)用于多種材料的注凝成型。利用該注凝體系并結(jié)合機(jī)械發(fā)泡工藝, Yang 等以陰離子表面活性劑十二烷基硫酸三乙醇胺(EMAL TD)為發(fā)泡劑制備了高氣孔率的 Al2O3 泡沫陶瓷。但是, 氣孔率為 87%的樣品發(fā)生了孔壁塌陷現(xiàn)象, 這可能是由于該注凝體系固化速度慢, 造成了氣泡破裂。據(jù)報(bào)道, 兩種不同類(lèi)型的表面活性劑配合使用, 可以提高漿料的發(fā)泡能力, 并且有助于穩(wěn)定泡沫。另外, 根據(jù)環(huán)氧樹(shù)脂與羧酸發(fā)生化學(xué)反應(yīng)生成酯的原理, 在 PIBM 注凝體系中加入環(huán)氧樹(shù)脂, 有望加快凝膠固化速度, 穩(wěn)定泡沫, 從而改善泡沫陶瓷的微觀結(jié)構(gòu)。本工作采用 PIBM 新型凝膠體系結(jié)合機(jī)械發(fā)泡工藝, 以?xún)煞N表面活性劑為發(fā)泡劑制備高氣孔率 Al2O3 泡沫陶瓷。研究環(huán)氧樹(shù)脂對(duì) PIBM 注凝體系凝膠過(guò)程以及泡沫陶瓷的性能和微觀結(jié)構(gòu)的影響, 以期獲得結(jié)構(gòu)均勻和性能優(yōu)異的 Al2O3 泡沫陶瓷。
1 實(shí)驗(yàn)方法
1.1 實(shí)驗(yàn)原料純度為 99.5%的氧化鋁粉體(AES-11, d50= 0.45 μm, Sumitomo, Osaka, Japan); PIBM(分子量為 55000~65000, Kuraray, Osaka, Japan); EMAL TD (C12H25OSO3H·N(C2H4OH)3, 40vol% 水溶液 , Kao Chemical Co. Tokyo, Japan); AMPHITOL 24B (C16H33NO2, Kao Chemical Co. Tokyo, Japan); DE211 環(huán)氧樹(shù)脂(乙二醇縮水甘油醚, HanjinChemtech CO., South Korea)。 1.2 實(shí)驗(yàn)過(guò)程稱(chēng)取 0.3 g PIBM 溶于 25 mL 去離子水中, 添加 100 g Al2O3 粉體, 配制固含量為 50vol%、PIBM 添加量為 0.3wt%的漿料, 以 250 r/min 速度球磨 2 h ; 然后, 向漿料中加入表面活性劑(EMAL TD 和 AMPHITOL 24B), 再添加 DE211 環(huán)氧樹(shù)脂, 進(jìn)行機(jī)械攪拌發(fā)泡; 將所得泡沫漿料注入模具中成型, 室溫放置 24 h 后脫模, 在 60℃下干燥 10 h; 最后, 對(duì)干燥后的坯體進(jìn)行無(wú)壓燒結(jié)(1500℃, 3 h)。 1.3 分析測(cè)試?yán)门菽沾少|(zhì)量與體積之比計(jì)算樣品的密度; 根據(jù)泡沫陶瓷密度與致密陶瓷理論密度之比計(jì)算相對(duì)密度?相對(duì), 進(jìn)而得到樣品的氣孔率P孔(P孔=1–?相對(duì)); 采 用 Instron-5566 萬(wàn)能材料試驗(yàn)機(jī) ( 加載速度 : 1.5 MPa/s, 樣品尺寸: 20 mm×20 mm×20 mm)測(cè)試樣品的抗壓強(qiáng)度; 采用日本JSMJEOL-6390 型掃描電子顯微鏡(SEM)觀察樣品的微觀結(jié)構(gòu)。
2 結(jié)果和討論

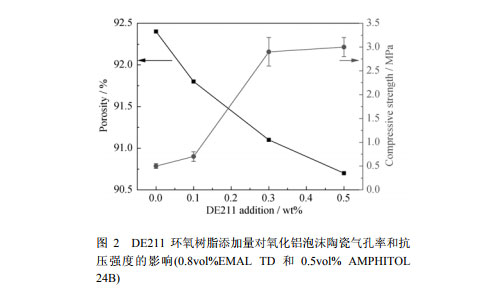

2.1 EMAL TD 和 AMPHITOL 24B 發(fā)泡制備氧化鋁泡沫陶瓷如圖 1 所示, 當(dāng)固定 EMAL TD 含量為 0.8vol% 時(shí), 隨著 AMPHITOL 24B 含量的增加, 氣孔率先增加后下降。當(dāng)AMPHITOL 24B含量為0.5vol%時(shí), 氣孔率達(dá)到 92.4%?？梢?jiàn), 以 EMAL TD 和 AMPHITOL 24B 為發(fā)泡劑, 經(jīng)過(guò)機(jī)械發(fā)泡和注凝成型技術(shù), 能夠制備出高氣孔率的氧化鋁泡沫陶瓷。當(dāng) EMAL TD 和 AMPHITOL 24B 添加量分別為 0.8vol% 和 0.5vol%時(shí), 泡沫陶瓷的氣孔率達(dá)到最大。 2.2 DE211 環(huán)氧樹(shù)脂對(duì)氧化鋁泡沫陶瓷性能和微觀結(jié)構(gòu)的影響依據(jù)上述研究結(jié)果, 配制固含量為 50vol%的漿料, 并且發(fā)泡劑的用量固定為 0.8vol%EMAL TD 和 0.5vol%AMPHITOL 24B。在漿料發(fā)泡之前分別添加 0.1wt%、0.3wt%和 0.5wt%DE211 環(huán)氧樹(shù)脂, 制備泡沫陶瓷。圖 2 為 DE211 環(huán)氧樹(shù)脂添加量對(duì)泡沫陶瓷氣孔率和抗壓強(qiáng)度的影響。
從圖 2 可知, 隨著 DE211 環(huán)氧樹(shù)脂添加量的增加, 泡沫陶瓷氣孔率呈下降趨勢(shì), 抗壓強(qiáng)度呈增加趨勢(shì)。未加 DE211 時(shí), 泡沫陶瓷的氣孔率為 92.4%, 抗壓強(qiáng)度為 0.5 MPa; 當(dāng) DE211 添加量為 0.3wt%時(shí), 氣孔率降為 91.1%, 抗壓強(qiáng)度接近 3 MPa。

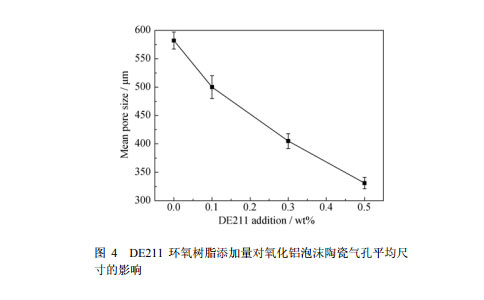

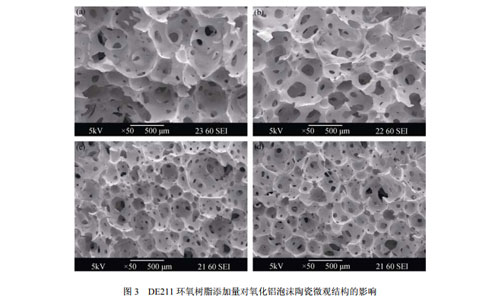

圖 3 為 DE211 環(huán)氧樹(shù)脂添加量對(duì)泡沫陶瓷微觀結(jié)構(gòu)的影響, 圖 4 為 DE211 環(huán)氧樹(shù)脂添加量對(duì)氧化鋁泡沫陶瓷氣孔平均尺寸的影響。從圖 3 可以看出, 未加入 DE211 環(huán)氧樹(shù)脂時(shí), 樣品氣孔尺寸大, 分布不均, 結(jié)構(gòu)出現(xiàn)坍塌, 孔壁缺陷多(圖 3(a)); 隨著 DE211 環(huán)氧樹(shù)脂添加量的增加, 尺寸分布趨于均勻, 孔壁塌陷現(xiàn)象消失, 結(jié)構(gòu)完整性增加。同時(shí), 氣孔平均尺寸從 582 μm 降至 331 μm(圖 4)。
由于 DE211 環(huán)氧樹(shù)脂的環(huán)氧基能夠與 PIBM 的酸酐發(fā)生反應(yīng)生成酯, 加快凝膠固化過(guò)程, 降低小氣孔合并成大氣孔和結(jié)構(gòu)塌陷的可能性, 從而改善了樣品的微觀結(jié)構(gòu)。另外, DE211 樹(shù)脂的環(huán)氧基還能與 EMAL TD 和 AMPHITOL 24B 發(fā)生反應(yīng), 在一定程度上降低表面活性劑的發(fā)泡能力, 降低漿料的發(fā)泡率, 使得泡沫陶瓷氣孔率有所降低。添加 0.5wt%DE211 環(huán)氧樹(shù)脂的泡沫陶瓷, 氣孔率達(dá)到 90.7%, 且微觀結(jié)構(gòu)完整, 沒(méi)有結(jié)構(gòu)孔壁的塌陷。與 Yang 等[16]的研究結(jié)果(氣孔率為 87%時(shí)即出現(xiàn)結(jié)構(gòu)塌陷)相比, 本研究制備的泡沫陶瓷氣孔率和結(jié)構(gòu)完整性均得到了提高。
3 結(jié)論
1) EMAL TD 和 AMPHITOL 24B 添加量分別為 0.8vol%和 0.5vol%時(shí), 氧化鋁泡沫陶瓷的氣孔率達(dá)到 92.4%。 2) DE211 環(huán)氧樹(shù)脂的添加, 使得泡沫陶瓷的氣孔率略微降低, 但抗壓強(qiáng)度顯著提高, 結(jié)構(gòu)塌陷少, 孔壁完整性增加, 氣孔平均尺寸下降。 3) DE211 樹(shù)脂的環(huán)氧基與 PIBM 中的酸酐發(fā)生反應(yīng), 導(dǎo)致漿料的凝膠固化速度加快, 有效解決了小氣泡合并和結(jié)構(gòu)塌陷的問(wèn)題。
