隨著智慧城市和物聯網技術的發展，智能水表已成為現代供水系統中不可或缺的一部分。相比傳統機械式水表，智能水表集成了微電子、傳感器、無線通信等模塊，具備遠程抄表、數據傳輸、漏損監測等功能。
然而，這些精密電子元件在戶外或潮濕環境中長期運行，面臨著濕氣侵蝕、溫度變化、震動沖擊等多重挑戰。為了確保其穩定性和使用壽命，灌封工藝成為關鍵環節之一。
第一部分：智能水表結構與灌封需求概述
一、智能水表的基本組成
一個典型的智能水表通常由以下幾個核心部分組成：
| 部位 | 功能說明 |
|---|---|
| 流量傳感器 | 檢測水流速度與體積 |
| 控制主板 | 處理信號并進行數據計算 |
| 電池模塊 | 提供長期供電支持 |
| 通信模塊（NB-IoT/LTE） | 實現遠程數據上傳 |
| 殼體結構 | 防水、防塵、抗壓保護 |
其中，控制主板、通信模塊和電池是整個系統中最敏感的部分，對環境的要求極高。
二、為何需要灌封？
防水防潮：防止雨水、地下水滲入造成短路
防震緩沖：減少運輸和安裝過程中的機械沖擊
電氣絕緣：提高電路安全等級，避免漏電風險
延長壽命：隔絕腐蝕性氣體、灰塵，提升穩定性
增強密封性：滿足IP68防護等級要求
因此，選擇合適的灌封材料對于保障智能水表的長期可靠運行至關重要。
第二部分：智能水表灌封膠的核心要求（經驗總結）
作為一名從事電子封裝多年的工程師，我在多個智能水表項目中積累了豐富的實戰經驗。以下是我總結出的智能水表灌封膠必須滿足的六大核心要求：
? 1. 防水防潮性能優異
智能水表常用于地下井、戶外管道等高濕環境，因此灌封膠必須具備良好的疏水性和吸濕率低的特點。推薦使用硅膠或聚氨酯體系的產品，它們具有天然的防水優勢。
?? 實際案例： 在我參與的一個市政智能水表項目中，我們最初選用了一款環氧樹脂膠，結果在雨季測試階段出現了多起內部結露現象。后來更換為改性聚氨酯灌封膠后，問題徹底解決。
? 2. 良好的耐候性和化學穩定性
智能水表可能長期暴露在陽光、高溫、低溫、酸堿環境中，因此灌封膠必須具備：
寬溫域適應能力（-40℃ ~ +100℃）
抗紫外線老化性能
耐油、耐鹽霧、耐酸堿
建議優先考慮通過ISO 18173 或 ASTM G154標準測試的材料。
? 3. 電氣絕緣性好
灌封膠需具備優良的介電性能，以防止電路間短路或擊穿。一般要求：
體積電阻率 >1×101? Ω·cm
擊穿電壓 >15 kV/mm
介電常數 <4
特別是在高壓供電或高頻通信模塊中，這一點尤為重要。
? 4. 低收縮率與低CTE（熱膨脹系數）
由于水表外殼與內部PCB材質不同，若灌封膠固化過程中產生較大內應力，容易導致：
PCB板翹曲變形
元器件焊點開裂
密封失效
因此，推薦使用收縮率<2%、CTE<100 ppm/℃的材料。
?? 技術提示： 可選用環氧改性硅膠或雙組分聚氨酯膠，這類產品在固化時體積變化小，匹配性更好。
? 5. 施工工藝適配性強
智能水表的生產通常采用自動化產線作業，因此灌封膠必須滿足以下工藝要求：
粘度適中（20,000~50,000 mPa·s）
混合比例準確（如1:1或2:1）
脫泡性能好
固化時間可控（常溫4~8小時或加熱加速）

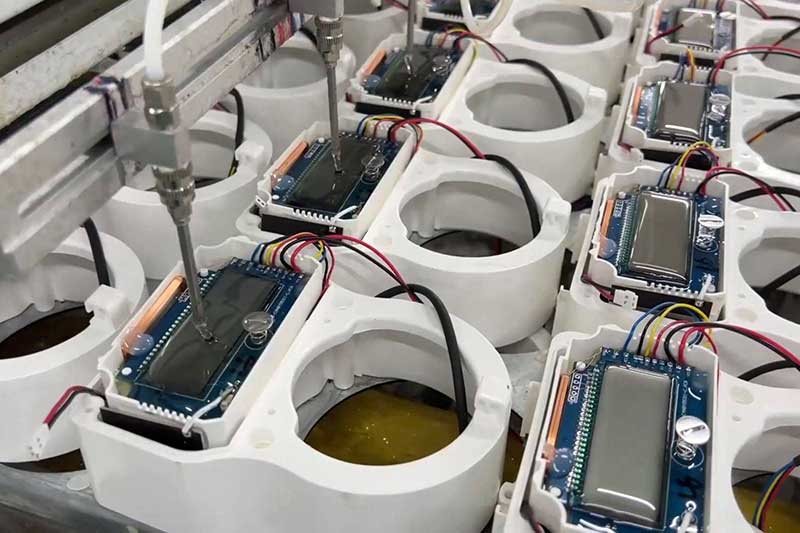

建議配合真空攪拌機和自動點膠設備使用，以提高效率與一致性。
? 6. 環保無毒，符合法規認證
由于智能水表可能接觸飲用水系統，因此所用材料應通過：
RoHS指令
REACH法規
食品級安全認證（如FDA 21 CFR 175.300）
避免使用含有鹵素、重金屬或揮發性有機物的膠水，以防污染水源或影響人體健康。
第三部分：智能水表常用灌封材料對比分析
以下是目前市場上常見的三種主流灌封材料及其適用場景對比：
| 材料類型 | 優點 | 缺點 | 推薦用途 |
|---|---|---|---|
| 環氧樹脂 | 強度高、粘接力強、成本低 | 固化后較硬、易脆裂、收縮大 | 對密封要求不高、非極端環境下的水表 |
| 硅膠（有機硅） | 柔韌性好、耐高低溫、防水性強 | 成本較高、粘接性一般 | 戶外、車載、高濕環境下使用的智能水表 |
| 聚氨酯 | 綜合性能均衡、柔韌性強、環保 | 固化時間較長、價格中等偏高 | 工業級、高可靠性要求的智能水表項目 |
?? 個人建議：
若預算有限且環境相對溫和，可選環氧樹脂膠
若追求長期穩定性與耐候性，首選硅膠或聚氨酯類材料
若涉及食品級或飲用水應用，務必選擇通過相關認證的環保型產品
第四部分：實際操作經驗分享
?? 場景一：小型民用智能水表灌封
在一次社區供水改造項目中，我們?yōu)橐豢钚⌒图矣弥悄芩碓O(shè)計了灌封方案：
產品特點：體積小、功能簡單、成本敏感
材料選擇：經濟型環氧樹脂灌封膠（雙組分）
施工方式：手工混合+半自動點膠
效果評估：初期表現良好，但在冬季極寒環境下出現少量開裂現象
?? 改進建議： 后續我們將其升級為低溫柔韌性更強的聚氨酯膠，并在配方中添加了抗凍劑，成功解決了低溫開裂問題。
?? 場景二：工業級智能水表灌封
某大型水務公司采購了一批用于工業園區的智能水表，要求達到IP68防護等級，并能在惡劣環境下連續工作10年以上。
產品特點：尺寸較大、內置高精度傳感器與通信模塊
材料選擇：進口硅膠（導熱型）
施工方式：全自動點膠+真空脫泡+恒溫固化
效果評估：性能穩定，通過多次高溫高濕循環測試
?? 關鍵經驗：
使用真空脫泡工藝顯著提升了膠層致密性
選用導熱型硅膠有助于熱量散發，避免局部過熱損壞電子元件
第五部分：常見問題與解決方案（FAQ）
Q1：灌封膠固化后為什么會開裂？
? A：主要原因包括：
材料收縮率過高
固化過程中溫度波動大
膠體與基材CTE不匹配
固化時間不足即投入使用
?? 解決辦法：
更換低收縮率、低CTE材料
優化固化條件，延長冷卻時間
適當增加填充劑改善熱膨脹特性
Q2：如何判斷灌封膠是否完全固化？
? A：可通過以下幾種方式判斷：
手感法：表面不再粘手，內部無軟芯
硬度測試：使用邵氏硬度計檢測是否達標
拉伸試驗：觀察斷裂伸長率是否正常
電氣測試：測量絕緣電阻是否穩定
?? 建議： 使用紅外光譜儀或熱重分析儀進行專業檢測，確保完全固化后再進入下道工序。
Q3：灌封后出現氣泡怎么辦？
? A：氣泡產生的原因主要有：
混合不均勻
攪拌過程中帶入空氣
點膠路徑不合理
膠體本身脫泡性能差
?? 應對措施：
使用真空攪拌設備
控制攪拌速度與方向
優化模具結構與注膠角度
選擇自帶消泡功能的膠水
Q4：是否可以回收拆解已灌封的水表？
? A：常規灌封膠一旦固化，基本屬于永久性封裝，難以拆卸。若需維護，建議：
在設計階段預留可拆卸結構
使用可剝離涂層或半灌封工藝
選擇低粘接型膠水，便于后期維修
智能水表作為智慧水務的重要終端設備，其穩定性和耐用性直接關系到整個系統的運行效率與維護成本。而灌封膠的選擇與應用工藝，則是決定其可靠性的關鍵因素之一。結合我公司多年來的實踐經驗，威凱科技認為：“選對材料只是第一步，更重要的是理解材料的特性、掌握正確的施工方法，并根據具體應用場景不斷優化工藝流程?！?/span>
希望這篇文章能為你在智能水表灌封膠選型與應用方面提供有價值的參考。如果你有更多關于材料選型、工藝調試或項目落地的問題，歡迎在線咨詢交流！
